Чтобы использовать программу Proteus, которая используется для разработки электронных карт, для схематического проектирования и проектирования печатных плат, ISIS иARES isimli iki alt programı bulunmaktadır.

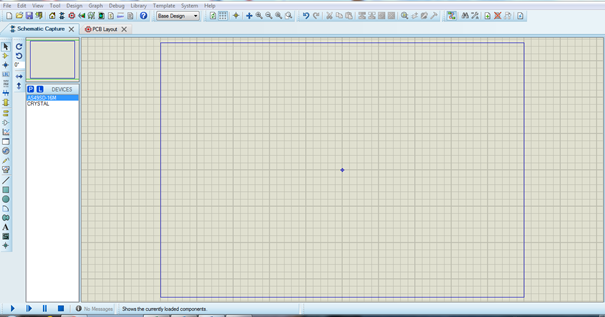

Программа ISIS - это программа, в которой могут быть спроектированы визуальные связи проекта в схематическом дизайне и общие линии системы.

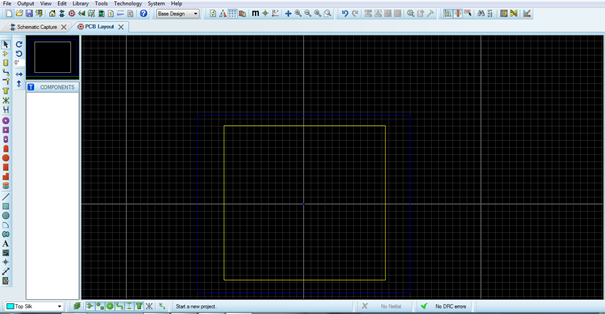

 Программа ARES, с другой стороны, представляет собой программу, которая помогает нам создать полноразмерную печатную схему, комбинируя компоненты, которые будут использоваться в электронной карте, которую мы схематично разработали в ISIS, с контактными площадками и / или дорожками. При рисовании в ARES мы можем использовать следы для соединений, а также один из типов контактных площадок, разделенных на два как Throuh-Hole (материалы дна) и SMT (материалы SMD).
Контактные площадки SMT делятся на четыре: режим контактной площадки краевого соединителя, режим круглой площадки SMT, режим прямоугольной площадки SMT и режим полигональной площадки SMT. Многоугольная контактная площадка используется, когда более одного контакта имеют общее соединение, требуются вогнутые или выпуклые специальные контактные площадки многоугольного типа.

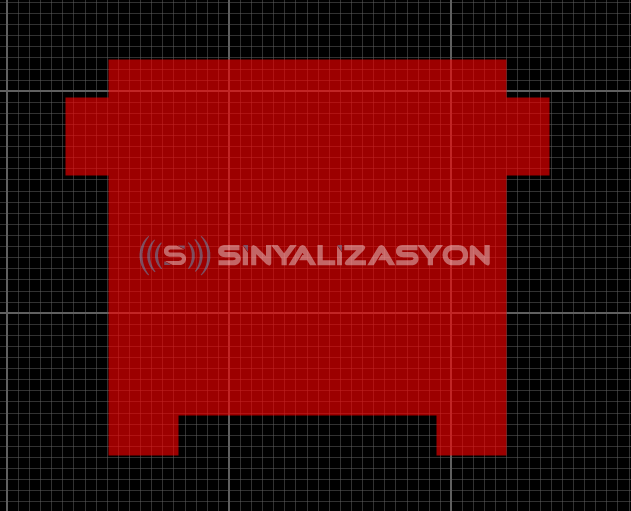

Рисование полигональной площадки
1. При создании новой формы контактной площадки используются 2D-графические линии, значки дуги или пути в зависимости от цели.

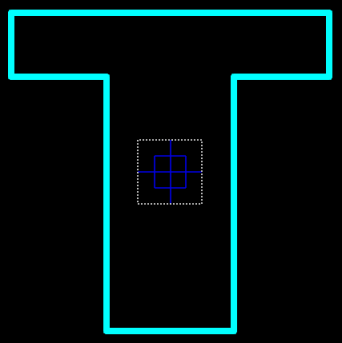

2. Поместите создатель начала координат в центр, чтобы определить центр нарисованной площадки.


3. Щелкните правой кнопкой мыши и удерживайте кнопку мыши, чтобы выбрать нарисованную панель и Origin Maker.


4. Выберите «Новый стиль пэда из библиотеки».


5. Yeni pad için bir isim giriniz.



6. Для типа площадки Polygonal выберите Polygonal под SMT.
7. Щелкните ОК.

8. Укажите Защитный зазор для стиля контактной площадки, если вам нужно защитное пространство в созданной контактной площадке.
9. Выберите LOCAL EDIT, если вы хотите использовать пэд только в текущем проекте, или UPDATE DEFAULTS, если вы хотите использовать его в других ваших проектах.
10. Щелкните OK, чтобы создать новую площадку.
