Существует несколько способов преобразования переменного напряжения в постоянное напряжение желаемого уровня для микроконтроллера или светодиодной матрицы. Традиционно в этом процессе преобразования используются понижающий трансформатор и выпрямительный элемент. Использование конденсатора достаточно большой емкости на выходе выпрямителя гарантирует, что сигнал подобен сигналу постоянного тока. Затем схема драйвера регулирует этот сигнал постоянного тока в соответствии с выходным сигналом. С другой стороны, решение также может быть предоставлено с использованием готового SMPS (импульсного источника питания) / источника питания. Однако эти решения могут быть недоступны. В настоящее время особенно маломощные трансформаторы стали дороже, чем ИИП такой же мощности. Возникла необходимость в более экономичных решениях, особенно в тех случаях, когда стоимость и размер окружающих компонентов значительно меньше стоимости источника питания. В этой статье мы поговорим о бестрансформаторной технологии преобразования с низким коэффициентом нелинейных искажений и коэффициентом мощности 0,5.

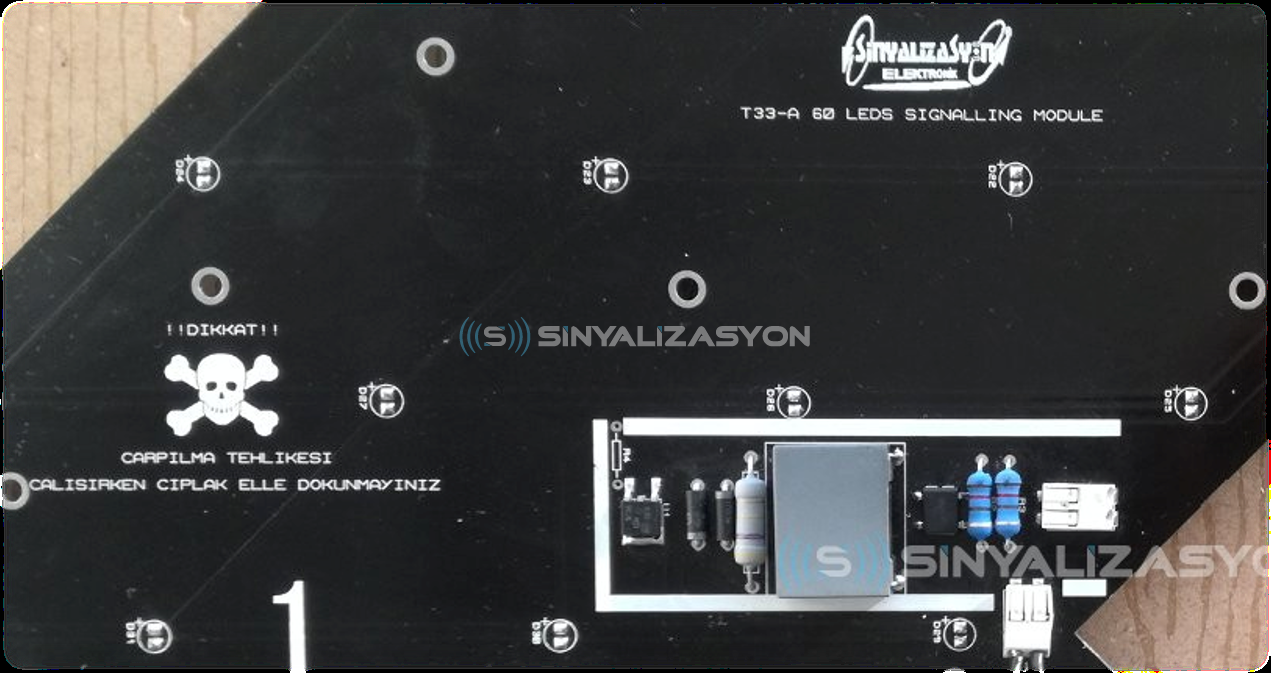

Бестрансформаторные капли делятся на два основных типа: резистивные и емкостные. Единственное преимущество резистивной технологии уменьшения перед емкостной - это стоимость. Поскольку эта разница незначительна, продолжим описание емкостной технологии.
Важное примечание: в технологии емкостного / резистивного падения нет изоляции. Поэтому такие конструкции нельзя подключать параллельно / последовательно. Его нельзя использовать там, где требуется изоляция.

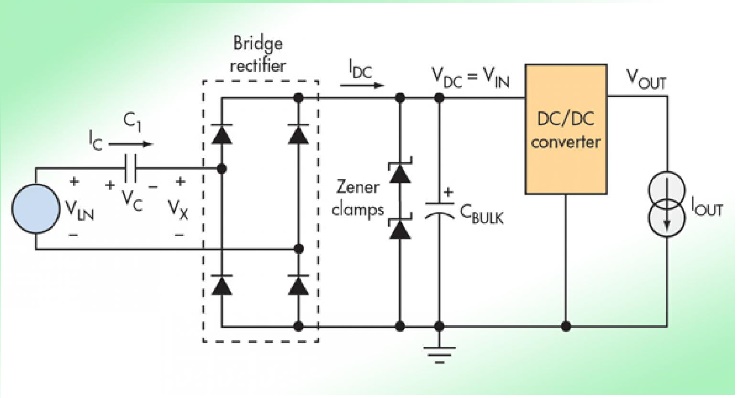

Основная идея, лежащая в основе применения как двухполупериодного, так и полуволнового выпрямителя этой принципиальной схемы, заключается в том, что линейный конденсатор C1 действует как резистор без потерь, а реактивное сопротивление конденсатора действует как регулятор, устанавливая максимальный ток, который может подаваться на вход DC-DC. Однако, поскольку в этом случае входной ток замедляется на C1, коэффициент мощности приближается к нулю. Следовательно, коэффициент мощности можно увеличить, используя параллельный резистор около 500 кОм. По мере увеличения этого значения сопротивления мощность нагрева будет увеличиваться, и контактор перестанет работать. Поэтому этому балансу нужно уделять максимум внимания.
Стабилитроны будут пытаться поддерживать постоянное выпрямленное напряжение на уровне стабилитрона (фиксирующем), когда нет части нагрузки с левой стороны, и будут обеспечивать источник постоянного напряжения. Выбранное напряжение зажима (сумма стабилитронов) должно быть выше, чем напряжение, необходимое для нагрузки. Например, предположим, что мы запускаем серию из 8 красных светодиодов.
Напряжение зажима = 8 x 2,1 + падение напряжения регулятора = 16,8 В + ~ 3
Напряжение зажима = 19,8 В
Можно будет регулировать нерегулируемое напряжение постоянного тока до желаемого уровня с помощью регуляторов постоянного тока или преобразователя постоянного тока на стороне нагрузки. К расчетам по теме
http://www.ti.com/lit/an/snva735/snva735.pdf
вы можете связаться с.
